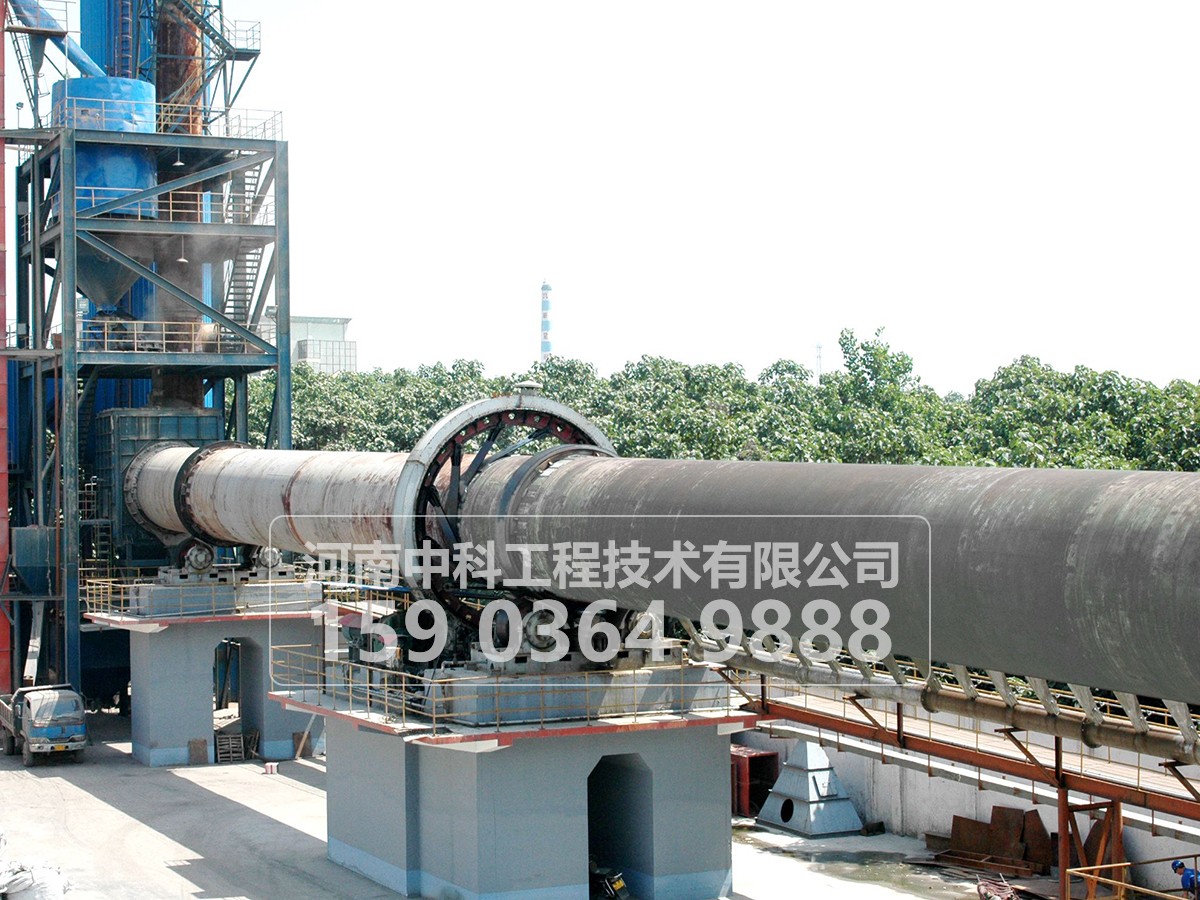

產品照片

•
•
•

       水泥回轉窯是水泥熟料干法和濕法生產線的主要設備。回轉窯廣泛用于冶金、化工、建筑耐火材料、環保等工業。該回轉窯由筒體，支承裝置，帶擋輪支承裝置，傳動裝置，活動窯頭，窯尾密封裝置，噴煤管裝置等部件組成。回轉窯的窯體與水平呈一定的傾斜，整個窯體由托輪裝置支承，并有控制窯體上下竄動的擋輪裝置，傳動系統除設置主傳動外，還設置了在主電源中源斷時仍能使窯體轉動，防止窯體彎曲變形的輔助傳動裝置，窯頭、窯尾密封裝置采用了先進的技術，保證了密封的可靠性。
       我廠生產的回轉窯結構堅固、運轉平穩、出窯產品質量高，并可為用戶提供先進的 立筒預熱器、五級旋風預熱器。
水泥回轉窯技術參數

規格（米）(m)			Φ    2.8/ 2.5 ×44	Φ    3× 48	Φ    3.2× 50	Φ    3.3× 50	Φ    3.5× 54	Φ    4× 60	Φ    4.3× 64	Φ    4.8× 74	Φ    5.0× 74	Φ    5.6 ×87	Φ    6.0× 95
生產能力（噸/天） （t/d）			300	600-700	1000	1200	1500-1800	2500	3500	5000	6000	8000	10000
窯體斜度（％）			3.5	3.5	3.5	4	4	4	4	4	4	4	4
支承數（個）			3	3	3	3	3	3	3	3	3	3	3
擋輪形式			機械	機械	機械	機械	機械	液壓	液壓	液壓	液壓	液壓	液壓
窯體轉速		主傳動（轉/分） (r/min)	0.4 45- 2.22	0.6 76- 3.38	0.3 6-3. 57	0.3 6-3. 57	0.3 9-3. 9	0.4 1-4.0 7	0.4 -4. 0	0.3 5-4	0.3 5-4	Max 4.23	Ma x5
		輔助傳動（轉/分） (r/min)	4.75	9.36	6.5	5.61	7.66	8.2	7.93	8.52	7.58	8.7	9.2
主傳動	電動機	型號 Model	ZSN 4- 225 -21	Z2 -101	ZSN 4- 280 -09 1B	ZSN 4- 280 -09 1B	ZSN 4- 315 -09 2	ZSN 4- 355 -09 2	ZSN 4- 355 -12	ZSN 4- 400 -09 2	ZSN 4- 450 -09 2	ZSN 4- 450 -12	ZSN 4- 500 -09 2
		額定功率（千瓦） (kw)	55	100	160	160	220	315	400	630	710	800	950×2
		調速范圍（轉/分） (r/min)	～ 1000	～ 1500	1500	1500	1000	1000	100 - 1000	1500	87.5 ～1 000	100 ～ 1000	100 ～ 1000
		額定電壓（伏）  (v)	440	220	440	440	440	440	440	660	660	660	660
	減速器	型號	ZS 145 -1-I	ZS1 45- 1-1	ZSY -450- 40-V	ZSY 450-40	NZS 995- 28 VIBL	YNS 1110- 22.4 VBR	YNS 1400- 31.5 VIBL	JH7 10 C-SW 305- 40	JH8 00 C-28	JH9 00 C- SW 305- 25	JH9 00 C-SW 305- 28
		總速比(千瓦)  （kw）	49 - 63	50	40	40	28	22.4	31.5	42. 226	26. 812	23. 901	26. 646
輔助傳動	電動機	型號	Y1 22 M-4	Y1 60 M-6	Y1 60 M-4B	Y1 60 M-4	Y2 00 L1-6	Y1 80L -4	Y2 00 L-4	Y2 25 M-4 lp44	Y2 50 M-4	Y2 80 M-4	Y31 5M1 -4
		額定功率（千瓦）  (kw)	4	7.5	15	11	18.5	22	30	55	55	90	132
		額定轉速（轉/分）  (r/min)	1440	970	1460	1460	970	1470	1470	1480	1480	1480	1490
		額定電壓（伏）  (v)	380	380	380	380	380	380	380	380	380	380	380
	減速器	型號	ZL 35- 16	ZL3 5- 7-1	ZSY 160- 31 .5-‖	ZSY 355- 31.5	ZSY 355	YNS 440- 45 ‖R	YNS 497- 45 ZC	JH2 20 C- SW 302- 28	JH280 C-45	ZSY 400-3 5.5-︱	ZSY 450- 35.5-︱
		總速比	40.44	14	31.5	31.5	45	45	45	28	45	35.795	35.795
總重（不包括耐火磚）（噸）			177	207	256.5	281	341	434	550.5	854	894	1201	1580
窯頭罩重量（噸）			20	22	25	27	28	35	36	45	48

回轉窯除鍛燒水泥熟料外，還用來鍛燒粘土、石灰石和進行礦渣烘干等;耐火材料生產中，采用回轉窯鍛燒原料，使其尺寸穩定、強度增加，再加工成型。有色和黑色冶金中，鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備，對礦石、精礦、中間物等進行燒結、焙燒。如:鋁生產中用它將氫氧化鋁焙燒成氧化鋁;煉鐵中用它生產供高爐煉鐵的球團礦;國外的“SL/RN法”、“Krupp法”用它對鐵礦石進行直接還原;氯化揮發焙燒法采用它提取錫和鉛等。選礦過程中，用回轉窯對貧鐵礦進行磁化焙燒，使礦石原來的弱磁性改變為強磁性，以利于磁選。化學工業中，用回轉窯生產蘇打，鍛燒磷肥、硫化鋇等。該法具有能耗低、用電少、不用硫酸和可利用中低品位磷礦的優點，很快得到推廣。

此外，在環保方面，利用水泥窯焚燒危險廢物、垃圾，這不僅使廢物減量化、無害化，而且將廢物作為燃料利用，節省煤粉，做到廢物的資源化。
